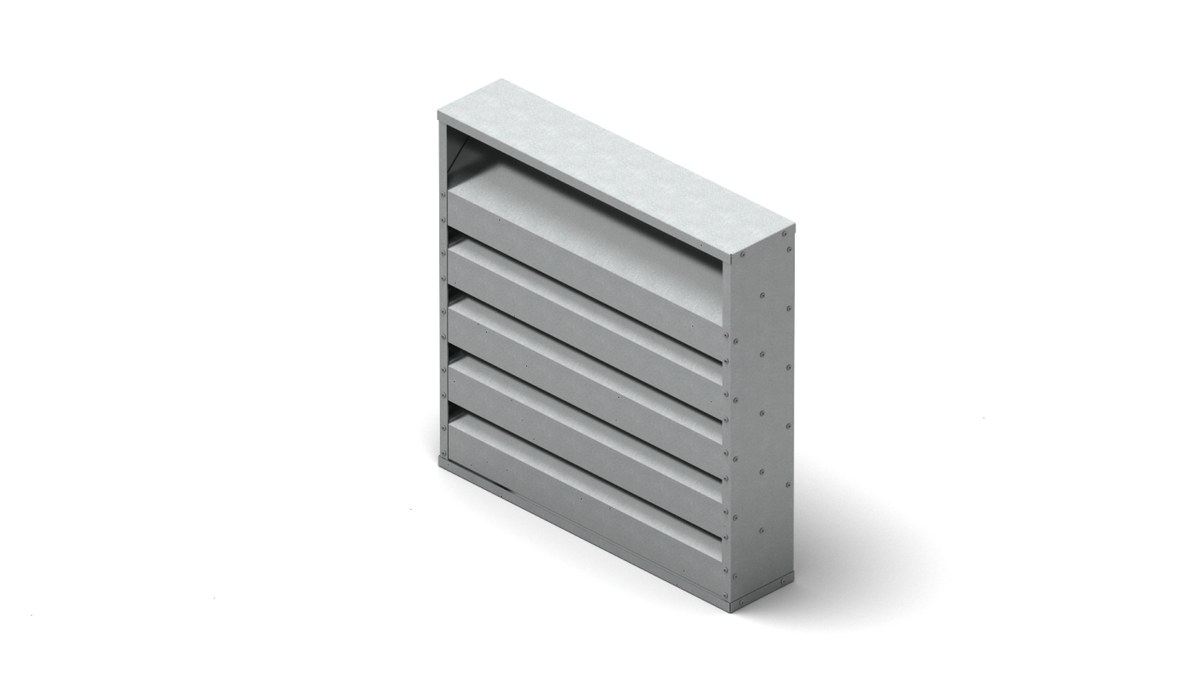

Устройства воздухоприемные РОН 610

Воздухоприёмные устройства РОН 610 применяются как шумопоглощающие декоративные решётки. Допускается внутренняя и наружная установка: конструкция защищает внутреннюю полость канала от попадания атмосферных осадков.

Технические характеристики

Конструкция

РОН 610 изготавливаются прямоугольного сечения. Для общепромышленного исполнения используется оцинкованная сталь или «чёрная сталь» с покрытием, для коррозионностойкого исполнения — нержавеющая сталь. Покрытие выполняется в белом цвете RAL 9003 или сером — под интерьерное либо фасадное решение объекта.

Корпус выполнен коробчатого типа, внутри него расположены шумопоглощающие лопатки. Изделие совмещает функции защитно-декоративной решётки и элемента шумоглушения, поэтому его ставят там, где отдельный глушитель разместить негде, а требования по шуму на выходе из канала выполнить нужно.

Принцип работы

Воздух проходит между лопатками, а звуковая волна взаимодействует со звукопоглощающим заполнением и теряет часть энергии — шум, выходящий из канала в помещение или наружу, снижается. Одновременно профиль лопаток отклоняет осадки, закрывает внутреннюю полость от обзора и не пропускает внутрь посторонние предметы.

Исполнения и обозначения

Как подобрать

• Расход воздуха и допустимая скорость в живом сечении решётки
• Требуемое снижение уровня шума на выходе из канала
• Место установки — внутри помещения или на наружной ограждающей конструкции
• Исполнение по среде: общепромышленное или коррозионностойкое
• Цвет покрытия по интерьерному или фасадному решению

Монтаж и обслуживание

• Накладной монтаж на защищаемое сечение воздуховода, клапана или шахты
• При наружной установке периметр примыкания герметизируют, сток воды направляют наружу
• Крепёж затягивают равномерно, без деформации коробчатого корпуса
• Живое сечение периодически очищают от пыли и мусора, не повреждая звукопоглотитель
• Напорную мойку не применяют — она разрушает защитный слой заполнения лопаток

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
