Переход

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: Переход

Техлист Переход (PDF)Скачать ↓Руководство по монтажу круглых воздуховодов (PDF)Скачать ↓Сертификат соответствия на воздуховоды и детали (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

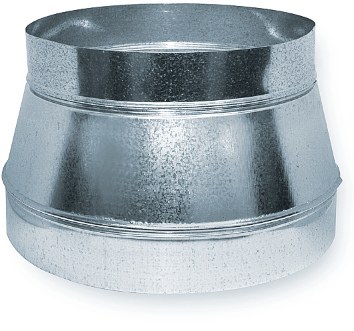

Переход используется когда система воздуховодов одного сечения переходит на систему воздуховодов другого сечения.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Бренд СВОК

Подробно

Описание

Переход используется когда система воздуховодов одного сечения переходит на систему воздуховодов другого сечения. Переход может осуществляться как с круглого на круглое, так и с круглого на прямоугольное сечение.

Диаметр125-1250мм

Примечание

Для D 100–315 — A=40 мм, D 355–800 — A=60 мм, D 900 и выше — A=100 мм.

По специальному заказу возможно изготовление переходов любого исполнения.

Важно! Для типа 3 в примечании следует указывать размер h.

Тип соединения

НП — ниппельное ФЛ — фланцевое РЗ — под резинку

Технические характеристики

D, мм	d, мм	Тип 1	Типы 2 и 3	t, мм
L, мм	S, м²	L, мм	S, м²
125	100	64	0,07	164	0,11	0,55
160	100	112	0,11	212	0,14
125	78	0,09	178	0,14
200	100	167	0,16	267	0,19
125	133	0,14	233	0,19
160	85	0,12	185	0,18
250	100	236	0,21	336	0,27
125	202	0,20	302	0,27
160	154	0,19	254	0,26
200	99	0,17	199	0,25
280	125	243	0,25	343	0,33
160	195	0,24	295	0,32
200	140	0,21	240	0,30
250	71	0,17	171	0,28
315	125	291	0,32	391	0,39
160	243	0,30	343	0,38
200	188	0,28	288	0,37
250	119	0,25	219	0,34
280	78	0,22	178	0,32
355	160	298	0,38	398	0,46
200	243	0,38	343	0,46
250	174	0,32	274	0,42
280	133	0,3	233	0,39
315	85	0,26	185	0,34
400	160	365	0,47	465	0,56	0,7
200	310	0,45	410	0,55
250	241	0,39	341	0,52
280	200	0,39	300	0,50
315	152	0,35	252	0,47
355	97	0,30	197	0,42
450	200	378	0,56	478	0,67
250	310	0,57	410	0,64
280	269	0,50	369	0,62
315	221	0,47	321	0,59
355	166	0,42	266	0,54
400	109	0,36	209	0,49
500	200	447	0,69	547	0,79
250	378	0,65	478	0,77
280	337	0,63	437	0,75
315	289	0,59	389	0,71
355	234	0,54	334	0,67
400	177	0,48	277	0,61
450	109	0,40	209	0,54
560	250	450	0,83	550	0,96
280	420	0,81	520	0,92
315	380	0,79	480	0,93
355	350	0,80	450	0,94
400	260	0,70	360	0,85
450	190	0,61	290	0,77
500	125	0,53	225	0,70
630	250	557	1,03	657	1,12
280	516	1,00	616	1,18
315	468	0,97	568	1,15
355	413	0,92	513	1,12
400	356	0,88	456	1,08
450	287	0,81	387	1,00
500	219	0,73	319	0,92
560	125	0,60	225	0,78
710	355	528	1,21	628	1,43
400	471	1,16	571	1,38
450	402	1,10	502	1,3
500	333	1,00	433	1,22
560	260	0,92	360	1,12
630	155	0,74	250	0,92
800	400	594	1,52	694	1,75
450	526	1,45	626	1,80
500	457	1,37	557	1,58
560	410	1,32	510	1,65
630	279	1,10	379	1,31
710	174	0,89	274	1,12
900	450	663	1,89	763	2,21
500	594	1,77	694	2,13
560	550	1,85	650	2,09
630	416	1,50	516	1,85
710	311	1,31	411	1,65
800	187	1,06	287	1,34
1000	500	732	2,27	832	2,64	1,0
560	700	2,4	800	2,67
630	553	1,98	653	2,35
710	448	1,92	548	2,16
800	390	1,82	490	2,06
900	352	1,81	452	2,02
1120	630	800	3,11	900	3,42
710	670	2,71	770	3,02
800	550	2,45	650	2,76
900	410	2,21	500	2,50
1000	300	1,92	400	2,26
1250	630	897	3,35	997	3,75
710	792	3,17	892	3,55
800	668	2,91	768	3,27
900	531	2,62	631	3,04
1000	393	2,23	493	2,66

Чертежи, схемы и габариты

Габаритные размеры и схема — Переход — Габаритные размеры и схема

Типы исполнения — Переход — Типы исполнения

Подбор и заказ. Назовите типоразмер, расход воздуха и условия монтажа — подберём исполнение переход, проверим комплектацию и пришлём техлист. Оборудование СВОК поставляем с паспортом и сертификатом производителя.
